- Hoge impedantie

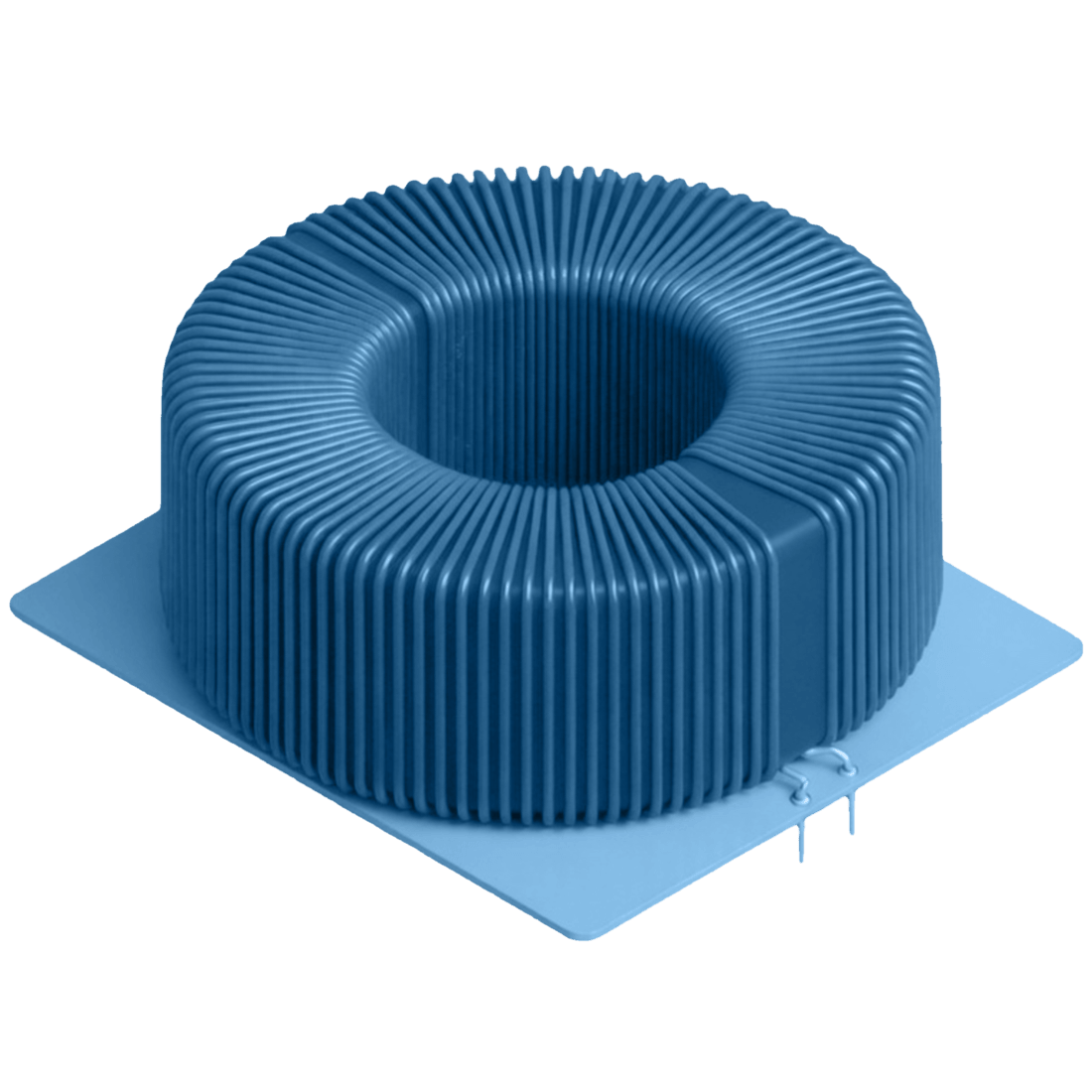

- Ringvorm → Minder magnetische strooivelden → betere EMI/EMC
- Elektromagnetische compatibiliteit (EMC) met aangesloten componenten/schakelingen
Beschrijving
Hoe het werkt
-
Als er een common-mode-signaal wordt aangelegd, stroomt de stroom in beide spoelen in dezelfde richting → er ontstaat een magnetische flux in de kern → de impedantie is hoog
-
Als er een signaal in differentiële modus wordt aangelegd, loopt de stroom in tegengestelde richting door de spoelen → de magnetische flux in de kern neemt af → de impedantie is laag
Wat willen common-mode-smoorspoelen precies oplossen?
-
Minder magnetische strooivelden → betere EMI/EMC
-
Elektromagnetische compatibiliteit (EMC) met aangesloten componenten/schakelingen
| Spanning (RMS/piek) | 400 V / 550 V |
| Stroom (RMS/piek) | 70 A / 80 A |
| DC-weerstand | ~ 2 mΩ |
| Inductie | ~ 25 mH |
| Q-factor * | < 10 |
| Frequentie ** | 50 Hz - 400 kHz |
* Bij de bedrijfsfrequentie (hoge Q bij de bedrijfsfrequentie, lage Q bij de ruisfrequentie)
** Hoge frequenties, vooral boven 300 kHz, beperken het vermogen dat je aankan
-
EMC-filters voor wisselstroomcircuits
-
Snelle data-interfaces, zoals USB, HDMI en CAN voor auto’s
-
Onderdrukking van de common-mode-spanning bij de VFD → verlenging van de levensduur van de lagers van de driefasige motor
-
Stroomcompensatiecircuits → De termen „common-mode-smoorspoelen” en „stroomcompensatiesmoorspoelen” worden door elkaar gebruikt
