+ Reduzierung der Stromwelligkeit → Die Zwischenkreisdrossel reduziert Oberschwingungen und begrenzt den Spitzenstrom
+ Trägt dazu bei, Spannungsspitzen auf der Gleichstromschiene abzufangen

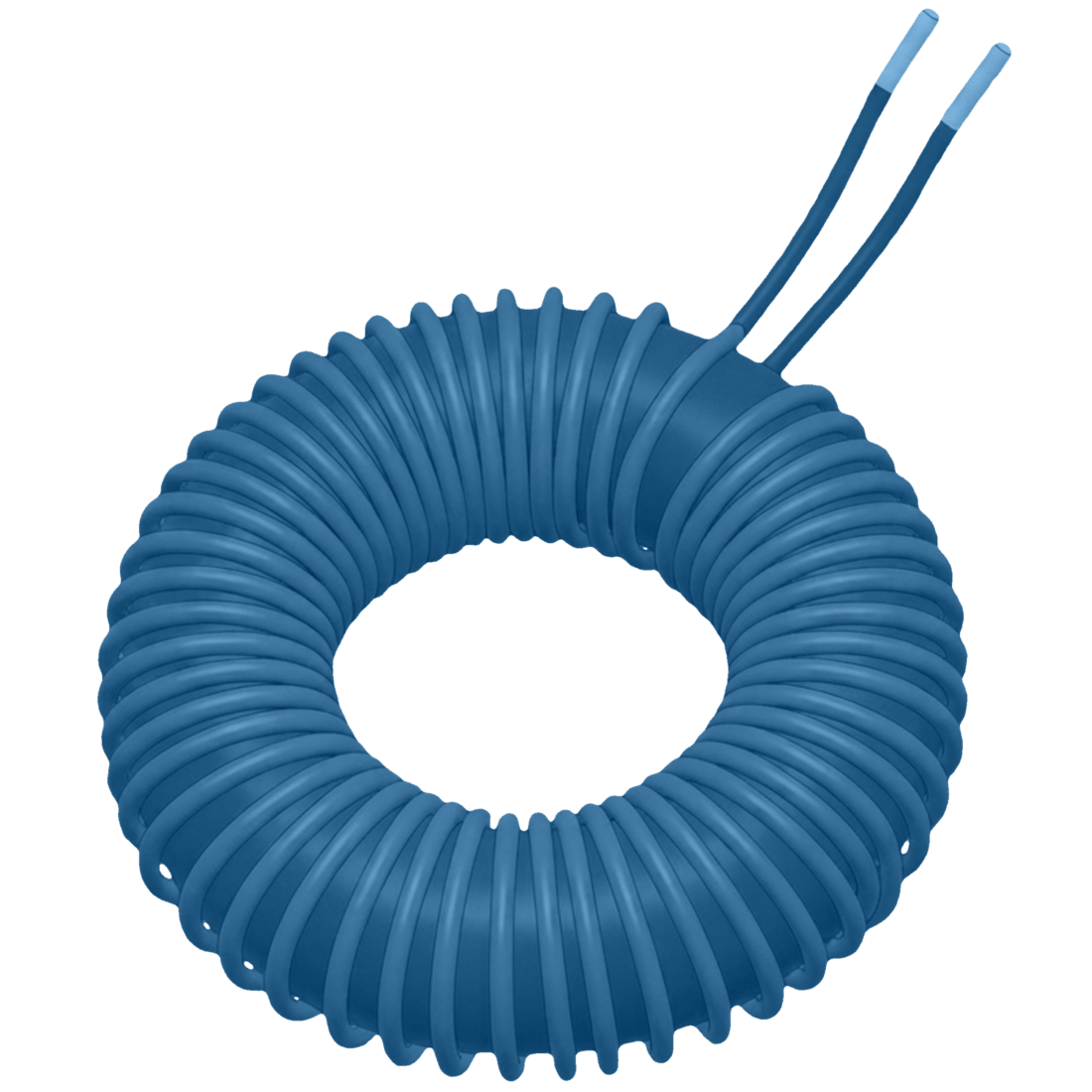

Beschreibung
Wie es sich verhält
- Diese Drosseln werden häufig im Gleichstromzwischenkreis von Umrichtern/Wechselrichtern oder in Boost-PFC-Schaltungen eingesetzt, um Spannungsspitzen auf dem Gleichstrombus zu verhindern. Die Drossel verhindert große Spannungsschwankungen, da sie den Stromanstieg begrenzt.
Welche Probleme sollen Speicher- und Zwischenkreisdrosseln lösen?
- Tiefpassfilter → dämpft hohe Frequenzen zusätzlich zum Gleichstromausgang
| Spannung (Effektivwert/Spitzenwert) | 800 V / 900 V |
| Strom (Effektivwert/Spitzenwert) | 50 A / 100 A |
| Aktueller Ripple * | 2 A |
| Maximale Leistung ** | 20 kW |
| Gleichstromwiderstand | ~20 mΩ |
| Induktivität | < 1 mH |
| Q-Faktor *** | < 10 |
| Frequenz | < 60 Hz |
* Höhere Frequenz → geringere Stromwelligkeit
** Der Leistungsbereich kann bei Bedarf erweitert werden
*** Abhängig vom Betriebsfrequenzbereich
- Welligkeitsunterdrückung bei Gleichstrom-Bus-/Verbindungs-Wechselrichtern
- PFC-Gleichstromzwischenkreise verstärken
- LC-Filter für den Gleichstromzwischenkreis
- Pi-Filter am Gleichstromausgang
- Frequenzumrichter
Häufig gestellte Fragen
