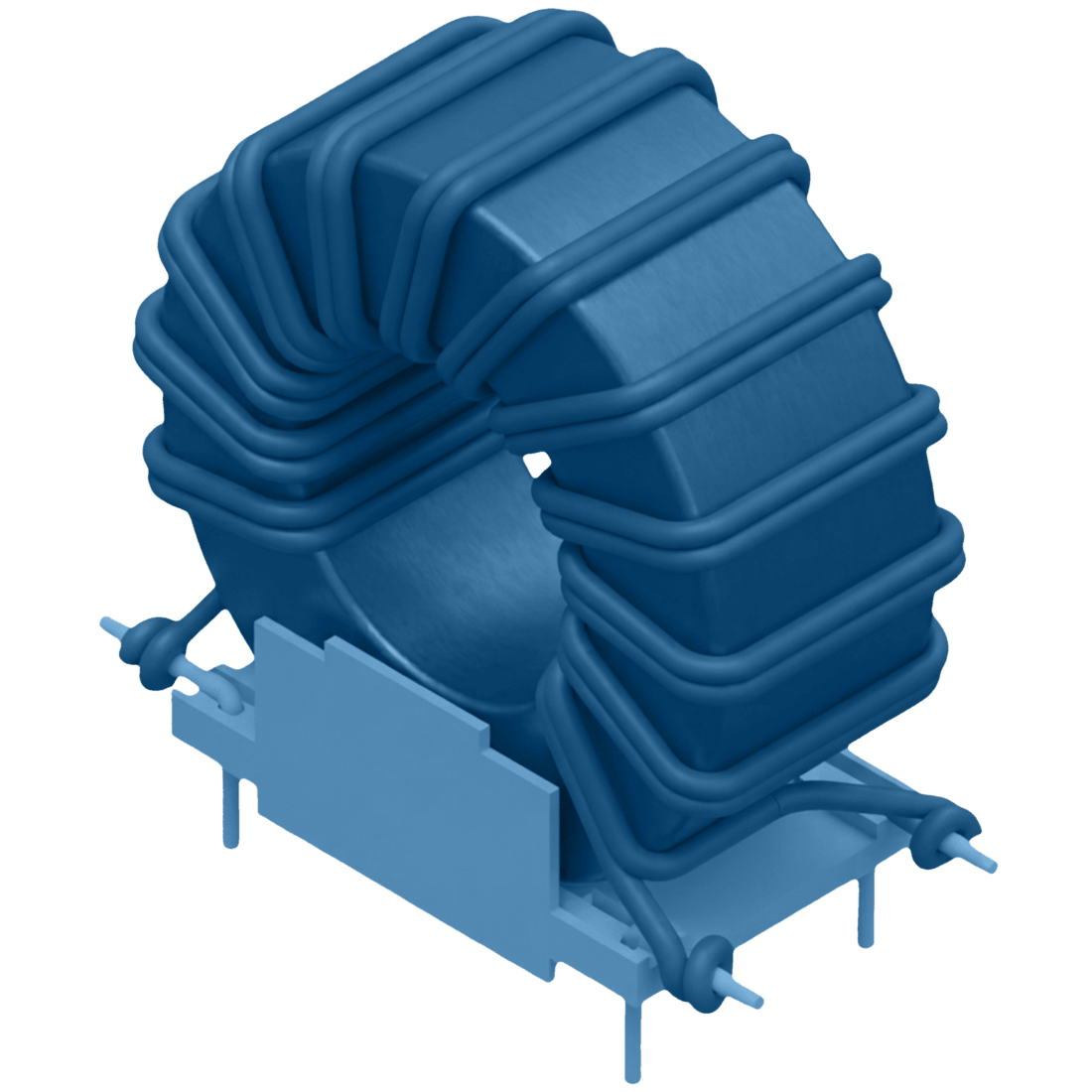

Wisselstroomfilter → dempt hoogfrequente ruis, in serie met het stroompad, afkomstig van harmonischen in de wisselstroom → „wisselstroomsmoorspoel“ of „wisselstroomvoedingssmoorspoel“
Zorg ervoor dat de inductie binnen het opgegeven frequentiebereik blijft
+ Lage parasitaire capaciteit → Hoge eigenresonantiefrequentie > 5 MHz *
* Hoge inductie of spoelen met veel windingen → lagere eigenresonantiefrequentie
| Spanning (RMS/piek) | 800 V / 900 V |
| Stroom (RMS/piek) | 50 A / 100 A |
| Min. stroomrimpel * | 2 A - 5 A |
| Max. vermogen ** | 20 kW |
| Gelijkstroomweerstand (Rdc) | ~10 mΩ |
| Inductie | < 1 mH |
| Q-factor | ~ 1 |
| Frequentie *** | 10 kHz - 1 MHz |
* Hogere frequentie/lagere duty-cycle → minder stroomrimpel
** Het vermogensbereik kan indien nodig worden uitgebreid
*** Hoge frequenties, vooral boven 300 kHz, beperken het vermogen dat je aankan
Passieve filters
Resonante en faseverschuivingsomvormers/omvormertopologieën
