Hoge nominale gelijkstroomsterkte tot 100 A
-
Gelijkstroomfilters → dempen hoogfrequente signalen die bovenop de gelijkstroom aanwezig zijn, in serie met het stroompad → „gelijkstroomspoel” of „gelijkstroomvoedingsspoel”
-
Twee configuraties*
1. Lage DC-weerstand + hoge stroomsterkte
2. Hoge inductie + lage rimpel
*Als je voor de ene kiest, gaat dat ten koste van de andere
Beschrijving
Hoe het werkt
- Als er voor het eerst gelijkstroom wordt aangelegd, werkt de spoel de plotselinge toename van de stroom tegen.
- Na een korte tijd (in stabiele toestand) wordt de stroom constant.
- Bij constante gelijkstroom gedraagt een ideale spoel zich bijna als een kortsluiting (heel lage weerstand), afgezien van de weerstand van de draad zelf.
Wat willen DC-voedingssmoorspoelen precies oplossen?
- Signaalvormen die bestaan uit lange unipolaire pulsen stabiliseren op een constant spanningsniveau (gelijkstroom)
- Energieopslag bij PWM-omzettertopologieën
| Spanning (RMS/piek) | 800 V / 900 V |
| Stroom (RMS/piek) | 100 A / 110 A |
| Stroomrimpel * | 5 A - 10 A |
| Maximaal vermogen ** | 20 kW |
| DC-weerstand | ~10 mΩ |
| Inductie | < 300 µH |
* Je kunt een lagere stroomrimpel bereiken door compromissen te sluiten bij de parameters → Vooral de RMS- en piekstroom
** Het vermogensbereik kan indien nodig worden uitgebreid. Reken op een groter volume en hogere kosten → overweeg een vlakke opstelling als er een hogere oppervlakte-volumeverhouding nodig is voor de warmteafvoercapaciteit
- PWM-convertortopologieën: Buck, Boost, Buck-Boost, Ćuk, SEPIC en Zeta
- Uitgang van voorwaartse omvormers
- DC-laadsystemen
Veelgestelde vragen
Ja, we ontwerpen inductoren op maat op basis van je elektrische, thermische en mechanische eisen.

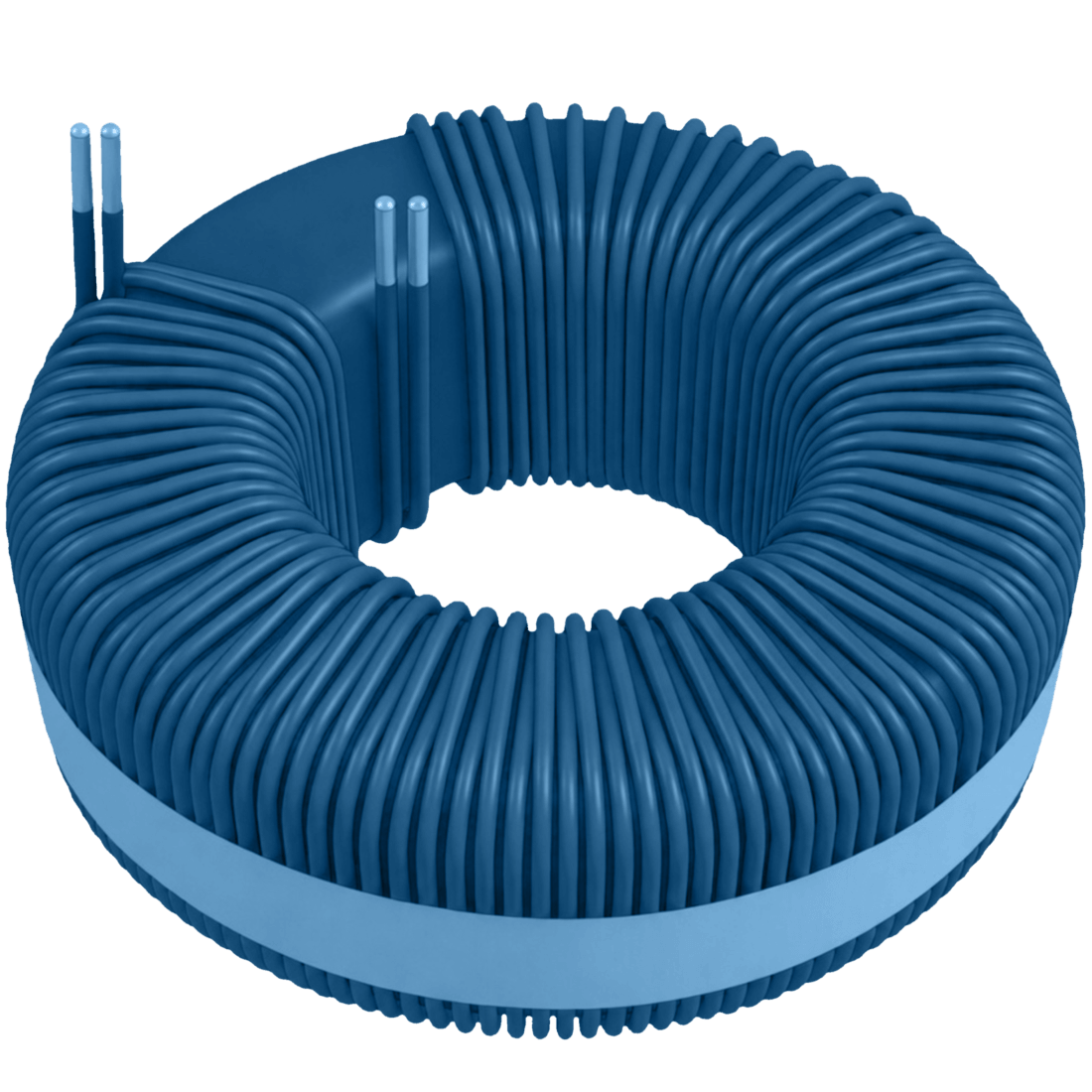

DC-smoorspoelen kunnen in theorie worden gemaakt in alle drie de uitvoeringen die ISE Magnetics aanbiedt: ringvormig, lineair en vlak.
Door de hoge stroomverzadiging van DC-powerchokes wordt er bij het ontwerp echter vaak gekozen voor ringvormige ontwerpen. Je kunt zo een hoge verzadigingsvoorspanning en lage verliezen bereiken, omdat je door de kortere magnetische weg – in vergelijking met andere vormen – minder windingen nodig hebt voor dezelfde inductiewaarde.
Onze DC-smoorspoelen kunnen rimpelfrequenties tot 400 Hz aan zonder dat dit tot grote verliezen leidt. Kleine schommelingen in de DC-busspanning en -stroom kunnen daardoor veilig worden onderdrukt.
Als de netspanningsbron schakelt bij 50-400 Hz – wat betekent dat deze frequentie niet als rimpel wordt beschouwd – kun je beter kiezen voor een speciaal daarvoor ontworpen net- of wisselstroom-smoorspoel.
